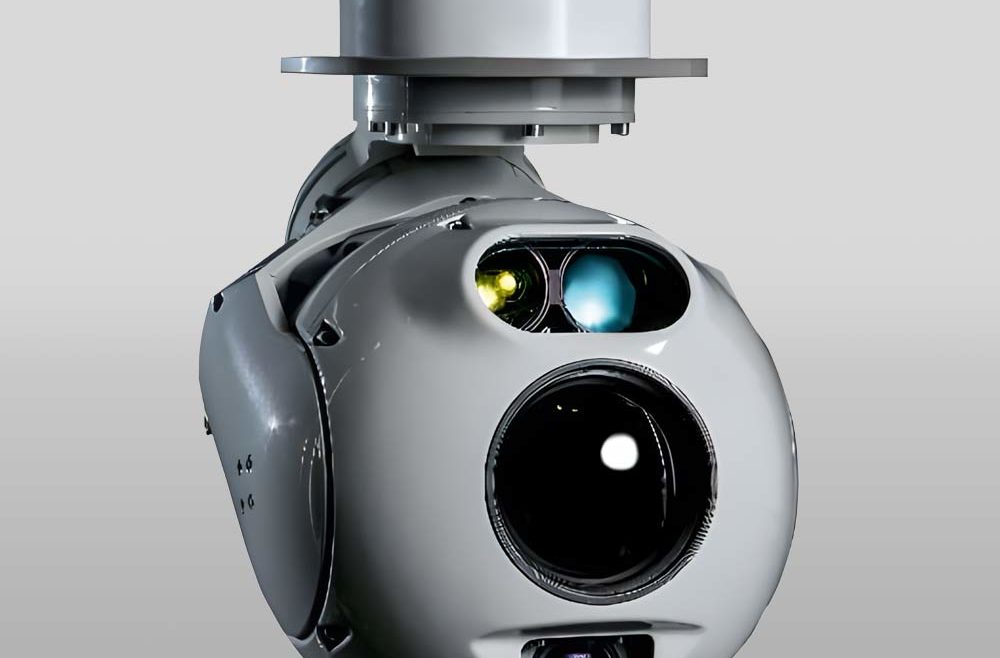

Гиростабилизированная оптико-электронная система ГОЭС-260. ГОЭС-260 «Колибри»

 1000 1000 igga
By:
0

Гиростабилизированная оптико-электронная система ГОЭС-260. ГОЭС-260 «Колибри»

«ГОЭС-260». ГОЭС-260 «Колибри» имеет в своем составе телевизионную 30х камеру, охлаждаемый тепловизор высокой чувствительности разрешением 640×512 пикс. с вариофокальным ×14 объективом, обеспечивающим поля зрения 2 …27 и лазерный дальномер. С целью удешевления изделия могут быть применены так же неохлаждаемые тепловизионные каналы разрешением 1280×1024 или 640×512 пикс. Изделие выполнено на базе трёхосной гироплатформы.
Масса изделия составляет не более 12 кг.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

№
п/п		 Параметры Е.И. ГОЭС-260
«Колибри»
(охлаждаемый
ТПВ)		 ГОЭС-260
«Колибри»
(неохлаждаемый ТПВ)
1 ТВ-канал 1920×1080, 2°…58°
2 ТПВ-канал 640×512, 2°…27° 1280×1024, 17,6°/ 640×512, 8,8°
3 Длина волны
тепловизора		 мкм 3,5…4,7 8…14
4 Лазерный дальномер Да
5 Автомат сопровождения Да
6 Количество осей 3
7 Масса изделия кг 12
8 Габариты изделия, D×H мм 260×390
9 Интерфейсы Ethernet
10 Электропитание 24, 75

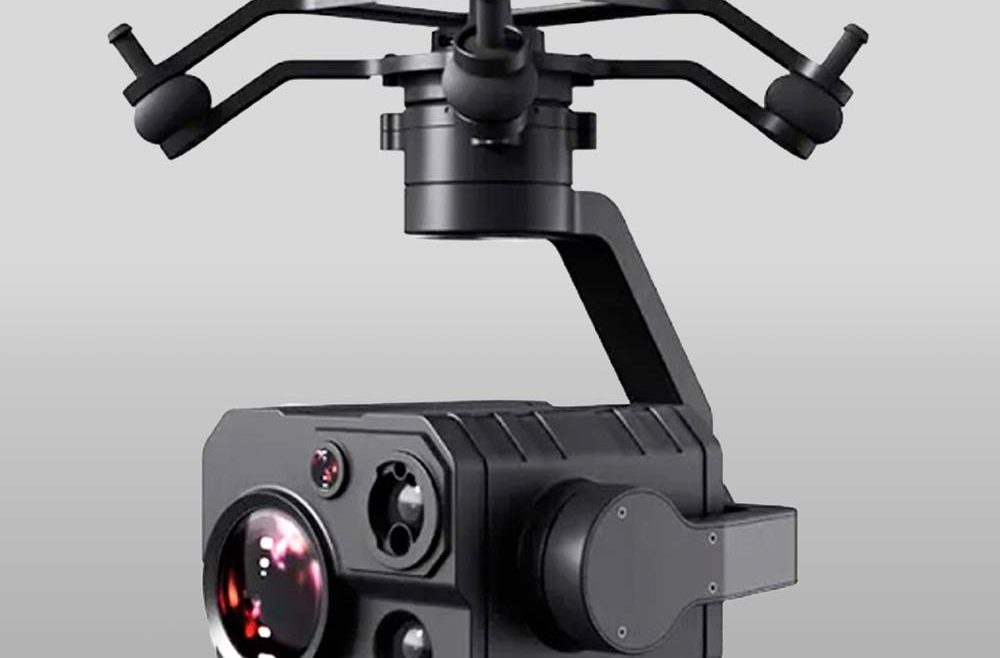

Мультисенсорная гиростабилизированная оптико-электронная система наблюдения SIYI-ZT30

 1000 1000 igga
By:
0

Мультисенсорная гиростабилизированная оптико-электронная система наблюдения SIYI-ZT30

Система наблюдения День-Ночь предназначена для:

  • построения комплексов для видеонаблюдения в дневное время;
  • интеграции в существующие системы видеонаблюдения;
  • установки на раскачивающиеся основания: летательные аппараты, корабли, мачты мобильной связи, привязные аэростаты и т.д.

Возможности:

  • телевизионный канал-день (обнаружение человека до 5 км, обнаружение автомобиля до 10 км, распознавание гос. номера автомобиля 1000 м);
  • телевизионный канал-ночь тепловизор поддерживает 2-кратный цифровой зум, обеспечивает точный контроль над большей детализацией изображения)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

№
п/п		 Параметры Е.И. Значение
1 Поворотный гиростабилизированный подвес
2 Углы поворота (качания)
— азимут
— угол места
— крен (автоматическая удержание горизонта)		 град 360 – неограниченное вращение
от +25 до -90
от +45 до -45
3 Диапазон угловой вибрации град +/- 0,01
4 Масса кг 0,87
5 Габаритные размеры (ДхШхВ) мм 182х140х134,5
6 Диапазон рабочих температур, °С От -10 до +50
7 Телевизионный канал (день)
8 Тип видеосигнала HD-SDI
9 Разрешение видеосигнала пикс 4096×2160
10 Частота кадров кадр./сек 30
11 Фокусное расстояние мм от 4,8 до 149 мм (+/-5%)
12 Угол обзора град. 62(Г)
13 Тепловизионный канал (ночь)
14 Тип приемника Неохлаждаемый микроболметр
15 Разрешение видеосигнала, пикс 640х512
16 Длина волны, мкм мкм 8-14 (LWIR)
17 Частота кадров кадр./сек. 30
18 Фокусное расстояние ммт 19
19 Угол обзора град. 6(Г) х 5(В)
20 Лазерный дальномер
21 Измерение расстояния м От 5 до 1200
22 Точность измерения м +/-4
23 Частота непрерывного измерения расстояния Гц 3
24 Длина волны лазерного излучения нм 900-908

Система наблюдения Ночь-День. Система наблюдения День-Ночь

 1000 1000 igga
By:
0

Система наблюдения Ночь-День. Система наблюдения День-Ночь

ПГП-06НД

Телевизионный канал (день)
Тепловизонный канал (ночь)

ПГП-06ДН

Телевизионный канал (день)
Тепловизонный канал (ночь)

ПГП-06НД-ДР

Телевизионный канал (день)
Тепловизонный канал (ночь)

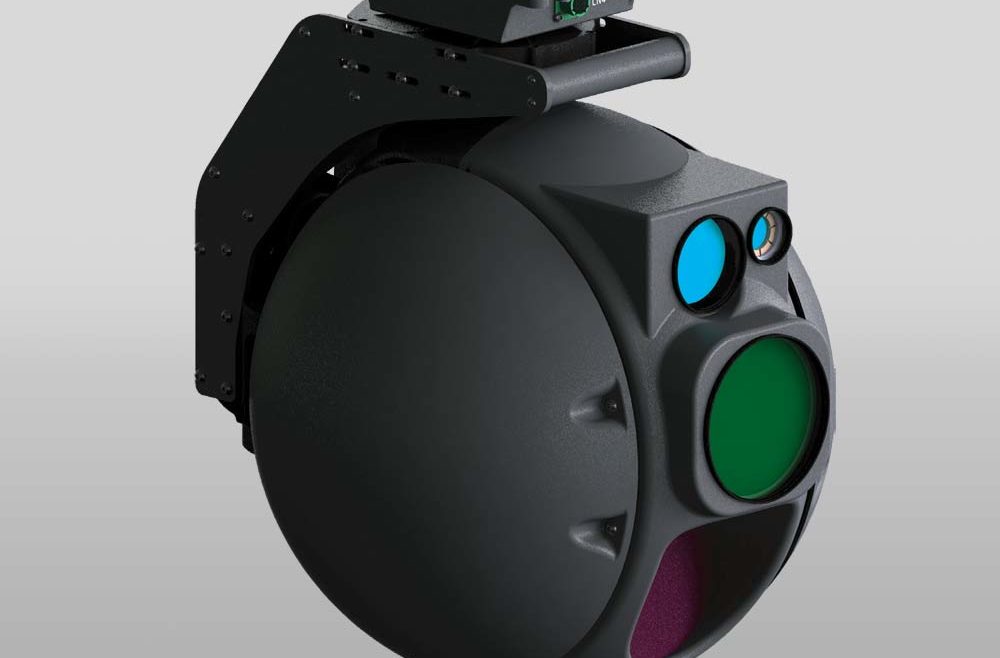

ПГП-06ДН-ДР

Телевизионный канал (день)
Тепловизонный канал (ночь)

Система наблюдения Ночь-День

  • построение комплексов для видеонаблюдения преимущественно в ночное время;
  • интеграция в существующие системы видеонаблюдения;
  • установка на раскачивающиеся основания:
  • летательные аппараты, корабли, мачты мобильной связи, привязные аэростаты и т.д.

Система наблюдения День-Ночь

  • построение комплексов для видеонаблюдения в дневное время;
  • интеграция в существующие системы видеонаблюдения;
  • установка на раскачивающиеся основания: летательные аппараты, корабли, мачты мобильной связи, привязные аэростаты и т.д.

Примеры применения полезной нагрузки

Аэростат с закрепленной полезной
нагрузкой

Телевизионный канал.
Дальность 4200 метров.
Зум 30х. Лодка в движении с одним человеком.

Государственный регистрационный знак
автомобиля на расстоянии 1 км

Тепловизионный канал.
Дальность 1000 метров.
Зум 30х. 1 – человек; 2 – автомобиль

Телевизионный канал.
Дальность 4000 метров.
Зум 30х. 1 – люди; 2 – автомобиль

Тепловизионный канал.
Дальность 3000 метров.
Зум 30х. Корабль на рейде.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПГП-06НД И ПГП-06НД-ДР

Технические
параметры		 ПГП-ОбДН-ДР
(день-ночь)		 ПГП-ОбНД-ДР
(ночь-день)		 ГОЭС-210-ТВ Модификации
Телевизионный
канал
Фокусное
расстояние (зум)		 До 10 км
(автомобиль)
12 – 360 мм
(30)		 До 8 км
(автомобиль)
2,3 – 129 мм
(30)		 2 км
(автомобиль)50 мм		 Уточняется
по результатам
технической
возможности
запроса
заказчика
Тепловизионный
канал
Фокусное
расстояние (зум)		 До 4 км
(автомобиль)120 мм		 До 8 км
(автомобиль)15 – 280 мм
(18)		 2 км
(автомобиль)50 мм
Лазерный
дальномер		 0,2 – 12 км 0,2 – 12 км —
Масса 8,5 кг 7,7 кг 2,7 кг
Габариты 380х310х380 380х310х380 210×300
